Ich übernehme klar abgegrenzte EPLAN-P8-/Pro-Panel-Pakete, Reviews und fertigungstaugliche Elektro-Dokumentation — direkt durch Herrn Dietz, ohne Agentur-Ebene und mit externem Projektfokus.
20 Minuten reichen meist, um Scope, Risiken und sinnvolle nächste Schritte zu klären.
Diese Kennzahlen ordnen kurz ein, aus welchem Praxisumfeld die folgenden Branchen, Standards und Projektsituationen kommen.
Relevant ist nicht die längste Tool-Liste, sondern technisch fundiertes Verständnis: Fertigung, Inbetriebnahme, Normen, Schnittstellen, Übergabe und Research-Projekte, in denen Systeme Richtung Marktreife gebracht werden müssen.

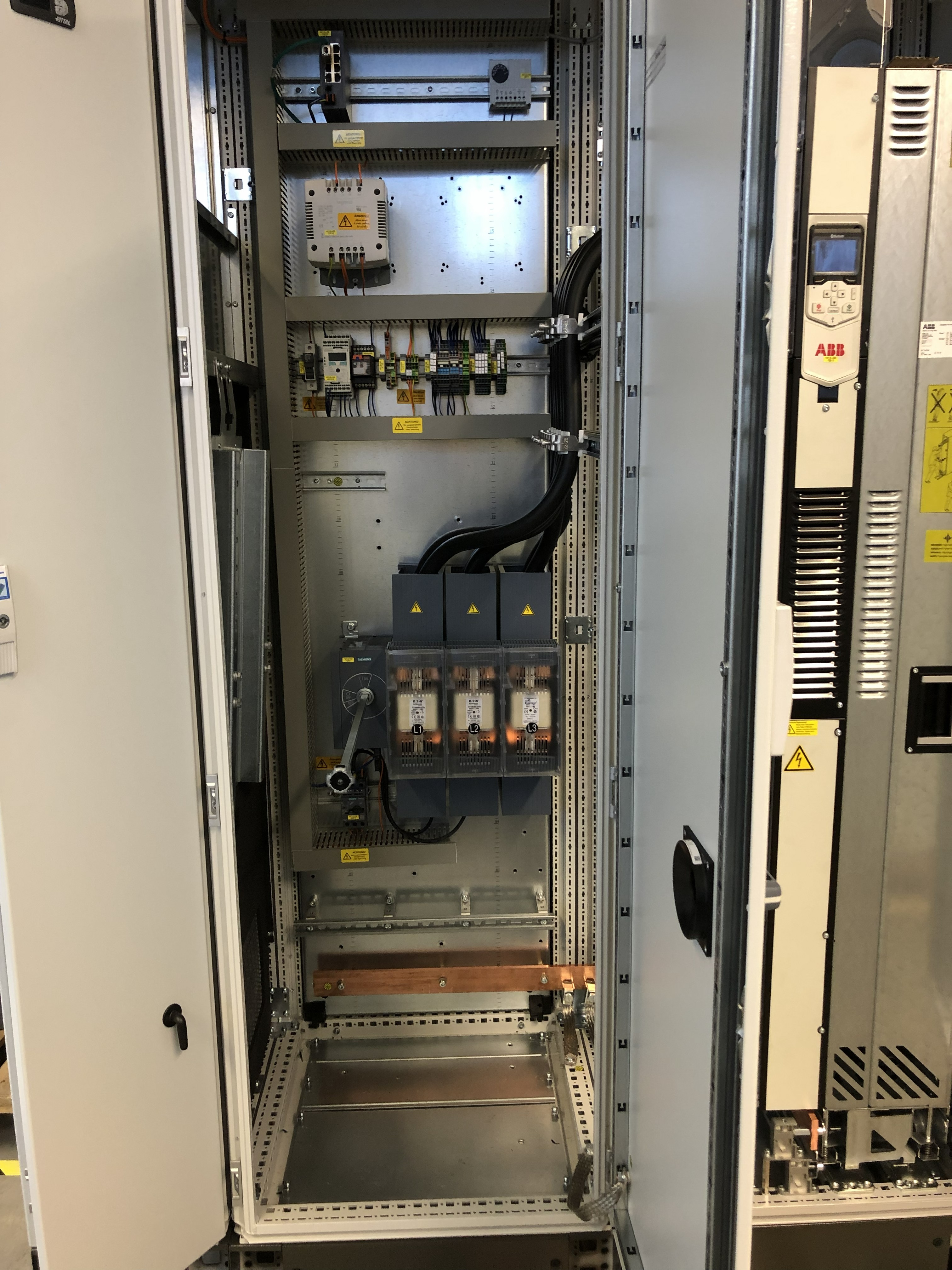

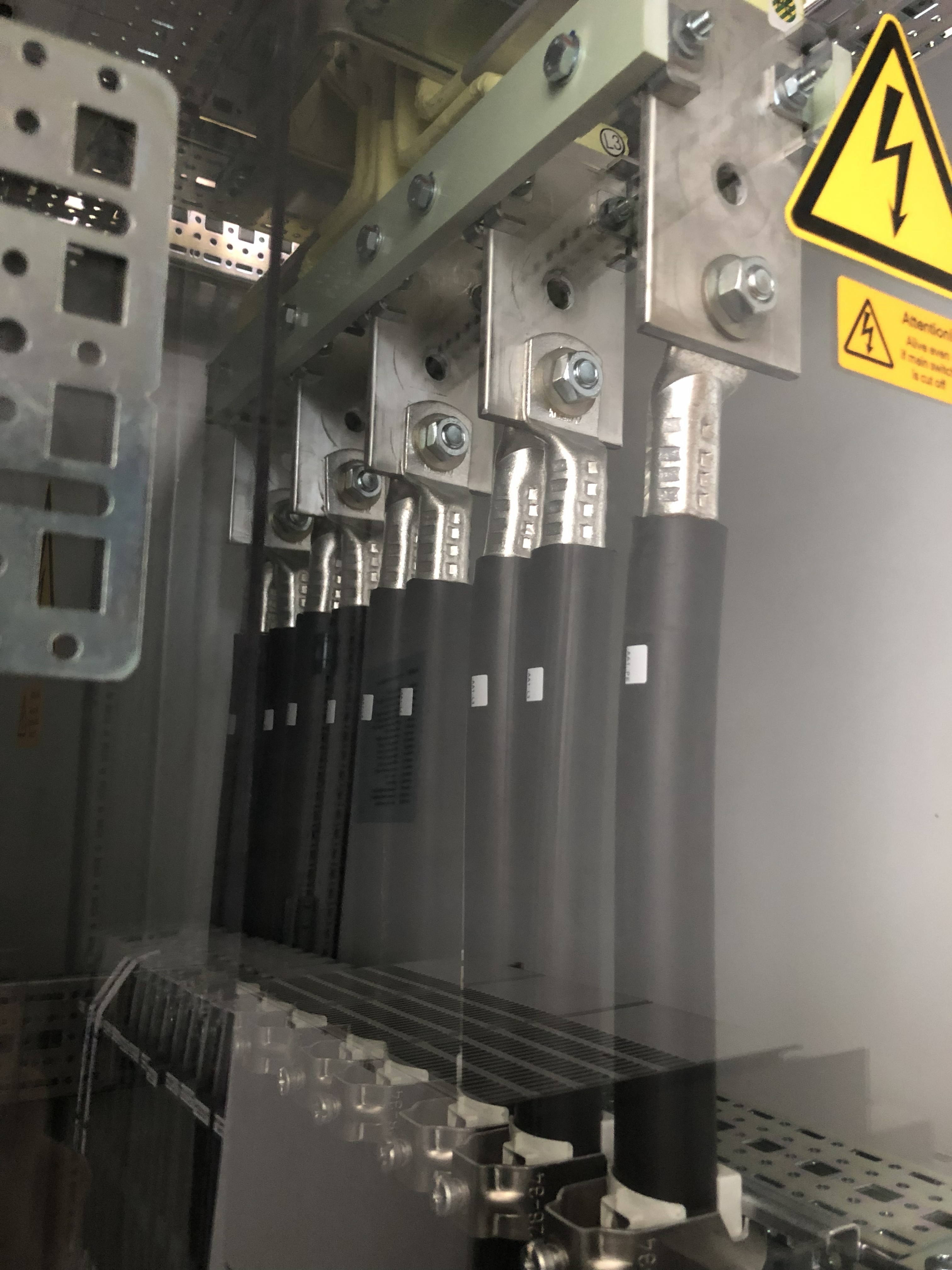

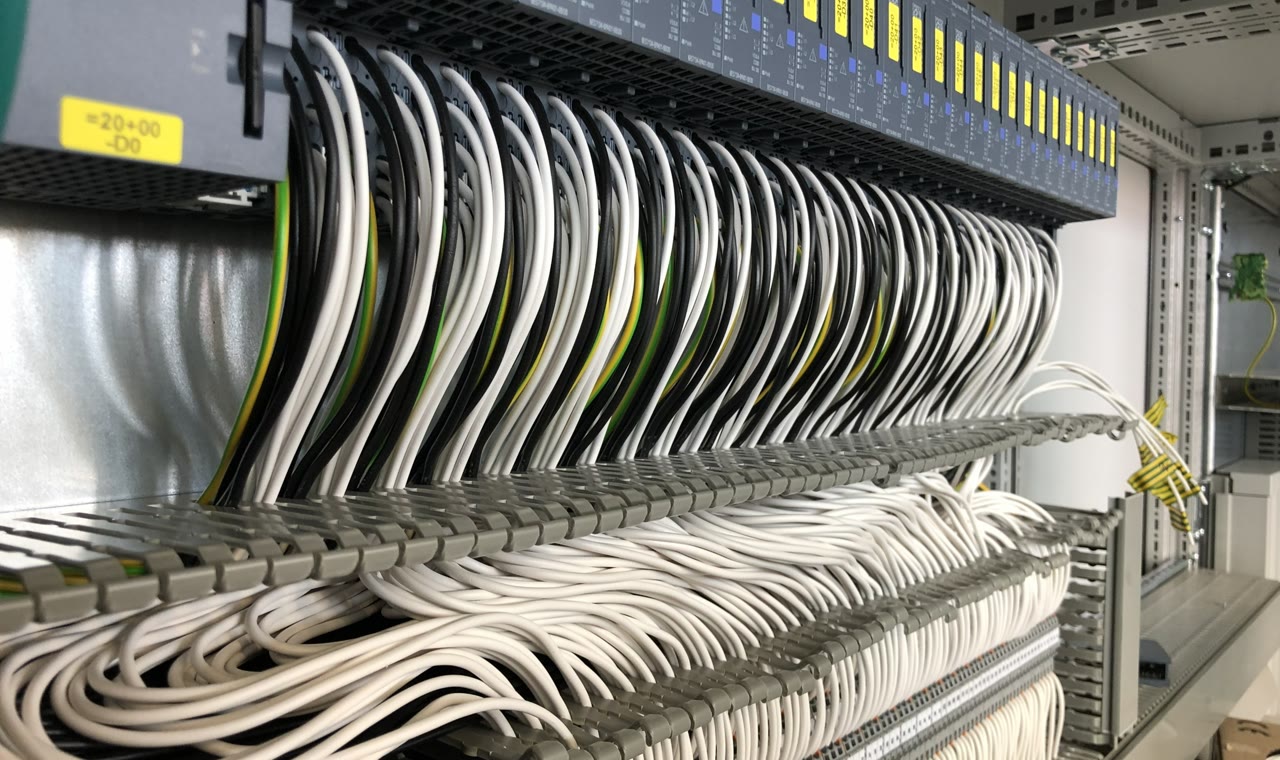

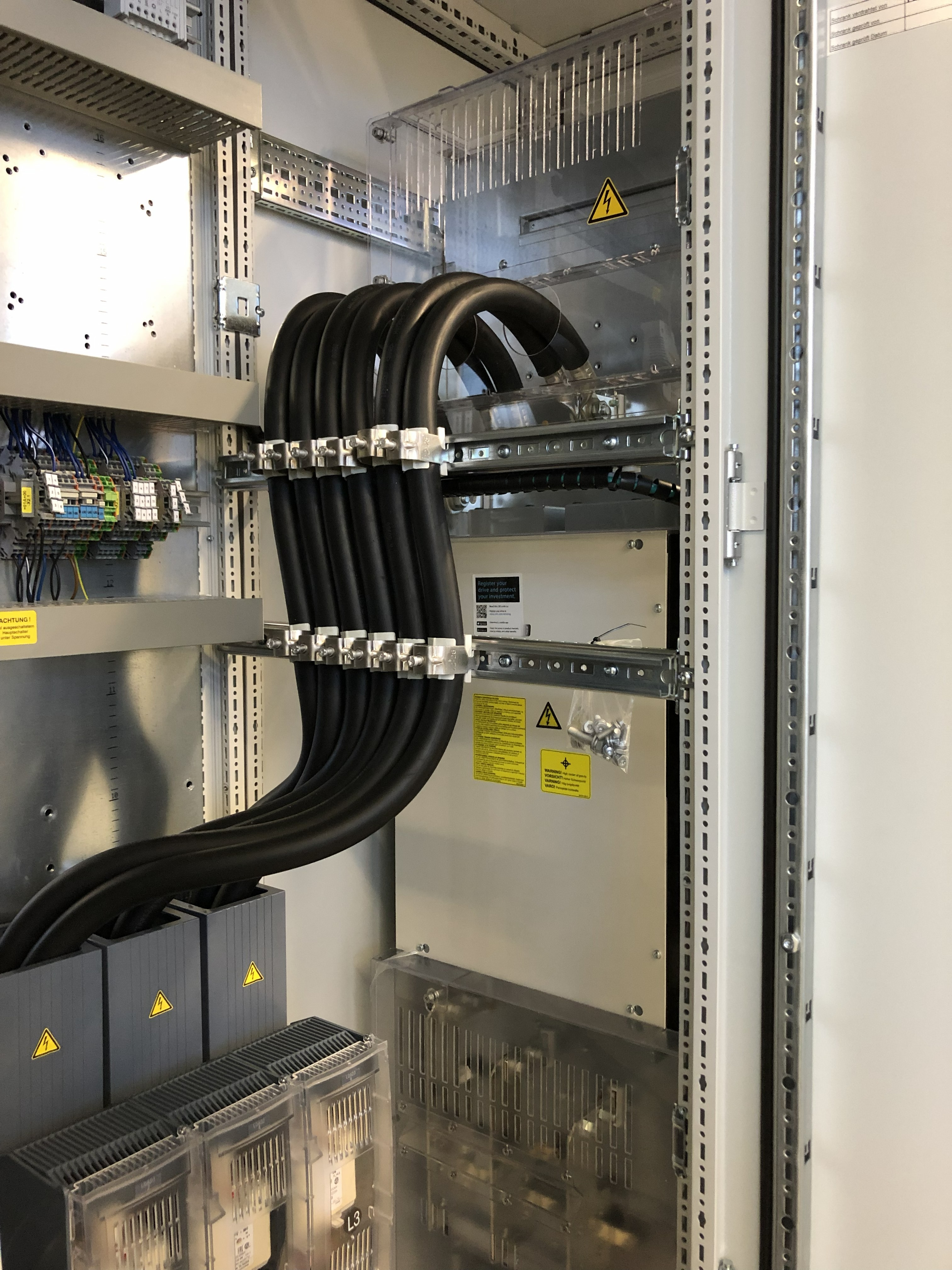

Einblicke in typische Schaltschrank-, Verdrahtungs- und Anlagenumgebungen, wie sie bei sauber geplanter Elektrodokumentation zusammenkommen.
Wenn Copy-Paste aus Altprojekten, manuelle Listen oder unklare Schnittstellen zu Nacharbeit vor FAT, SAT oder Inbetriebnahme führen, hilft ein fokussierter Blick von außen. Externe Unterstützung bleibt auf dieses Projekt konzentriert — ohne Ablenkung durch Daily Business und interne Themen.
Aus ähnlichen Altprojekten werden Seiten, Makros oder Geräte kopiert — inklusive alter Optionen, falscher Parameter, nicht entfernter Reserven oder kundenspezifischer Sonderfälle.
Artikel, Zubehör, Klemmen, Kabel, Stecker oder Reservekanäle fehlen, sind doppelt oder passen nicht zum aktuellen Planstand. Einkauf und Schaltschrankbau merken es oft erst spät.
Verdrahtungsfehler durch unklare Zielklemmen, vertauschte Adern, widersprüchliche Kabel-/Klemmenlisten oder späte Änderungen verbrennen Inbetriebnahmezeit, obwohl sie in der Dokumentation auffallen könnten.
I/O-Adressen, Symbolik, Safety-Signale oder dezentrale Teilnehmer ändern sich im Projektverlauf. Elektrisch liegt ein Sensor auf X, im SPS-Programm oder in der Liste steht Y.
Entscheidend ist Konsistenz: BMK, Klemmen, Kabel, Stückliste, Safety und Übergabe müssen zusammenpassen. Ein abgegrenzter externer Scope hält Aufwand, Ergebnis und Budget kontrollierbar.
EPLAN P8/Pro Panel, Schaltschrankdaten, Klemmen-/Kabellisten, Stücklisten, Reviews und Retrofit-/IBN-Support — remote oder vor Ort, mit klar vereinbartem Scope und Projektbudget vor Start.

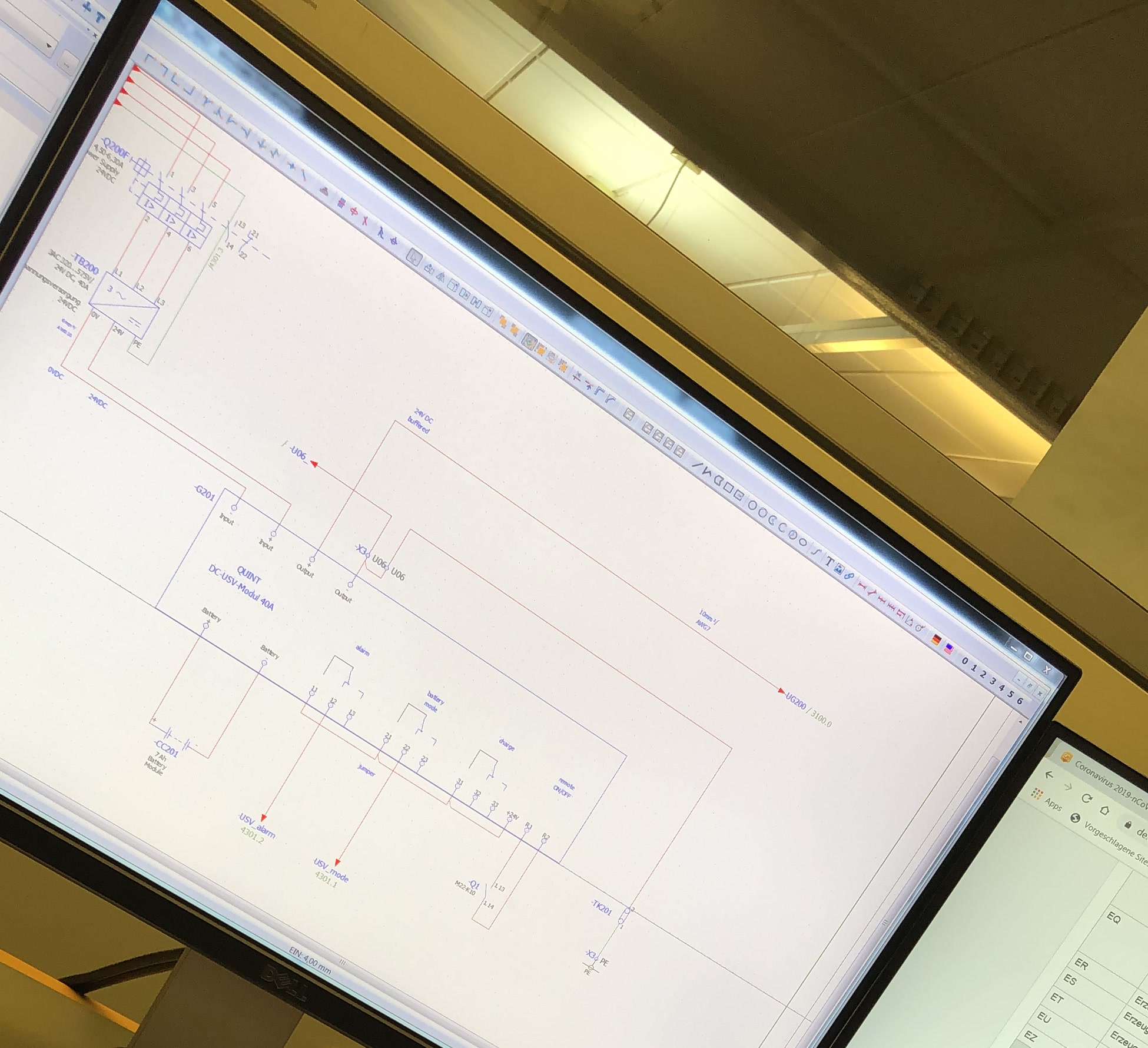

Schaltpläne mit klarer Anlagenstruktur, BMK-Logik, Klemmen-, Kabel- und Stücklistendaten. Ziel ist eine Dokumentation, die Fertigung, Inbetriebnahme und Service ohne Ratespiel nutzen können.

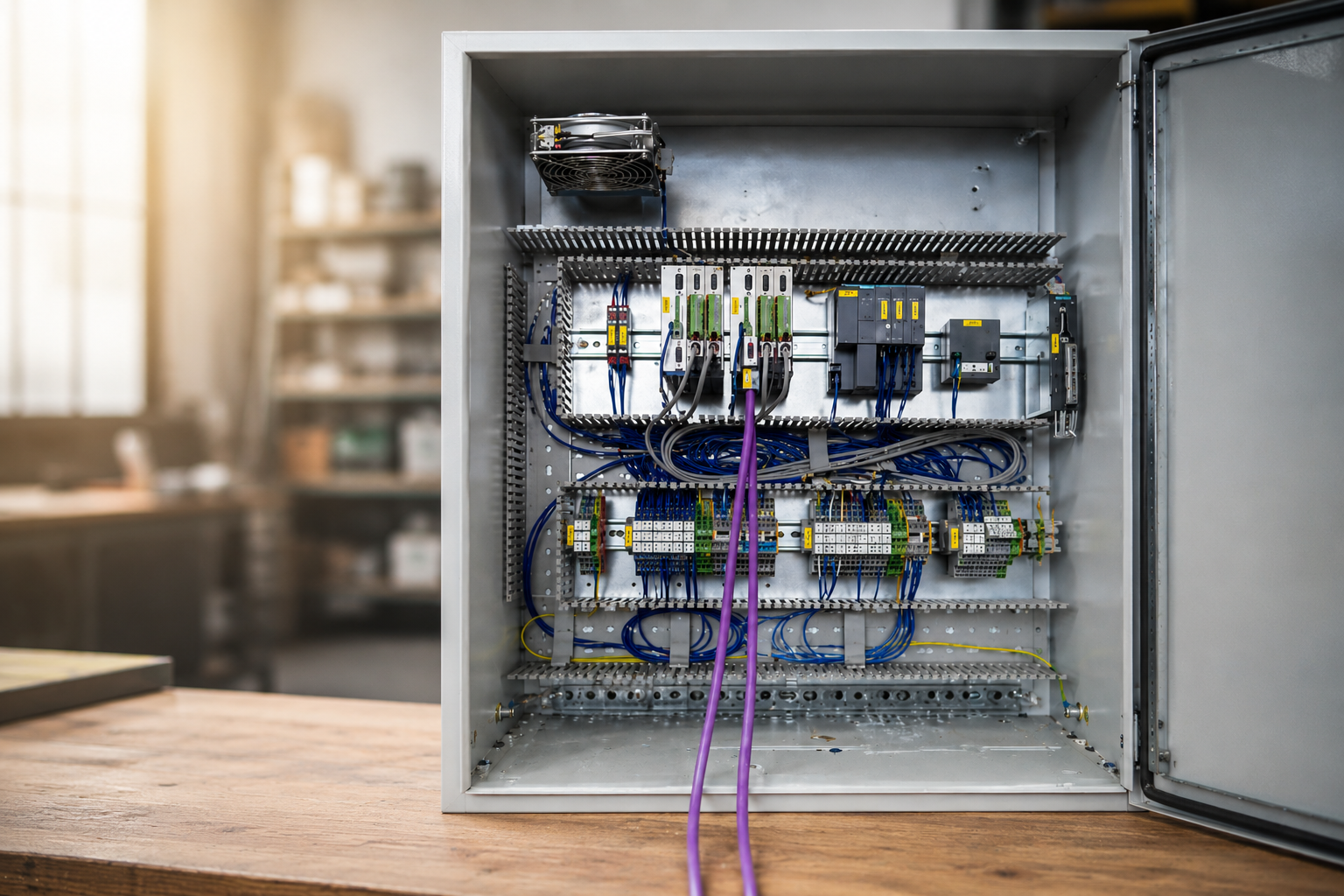

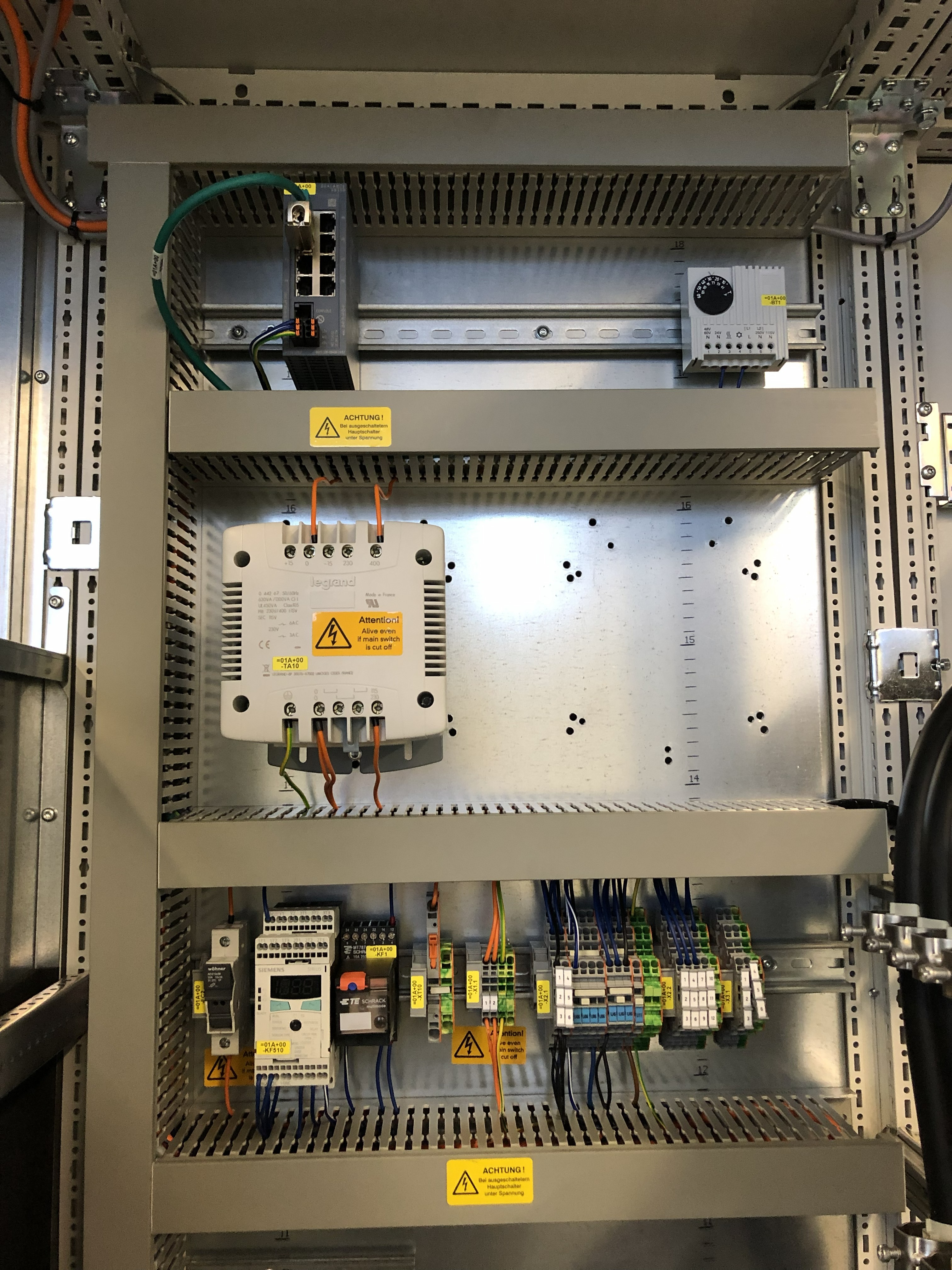

Schaltschrankauslegung, Komponentenplatzierung, Pro-Panel-Aufbau, Smartwiring-Daten und Fertigungsunterlagen. Praktisch gedacht: Wärme, EMV, Zugänglichkeit und Verdrahtung müssen zusammenpassen.
Unterstützung bei Antriebstechnik, ACOPOS P3, Achsen, Sensorik, Safety Circuits und elektrischen Schnittstellen. Besonders dort, wo Mechanik, Steuerung und Elektrik sauber zusammenspielen müssen.

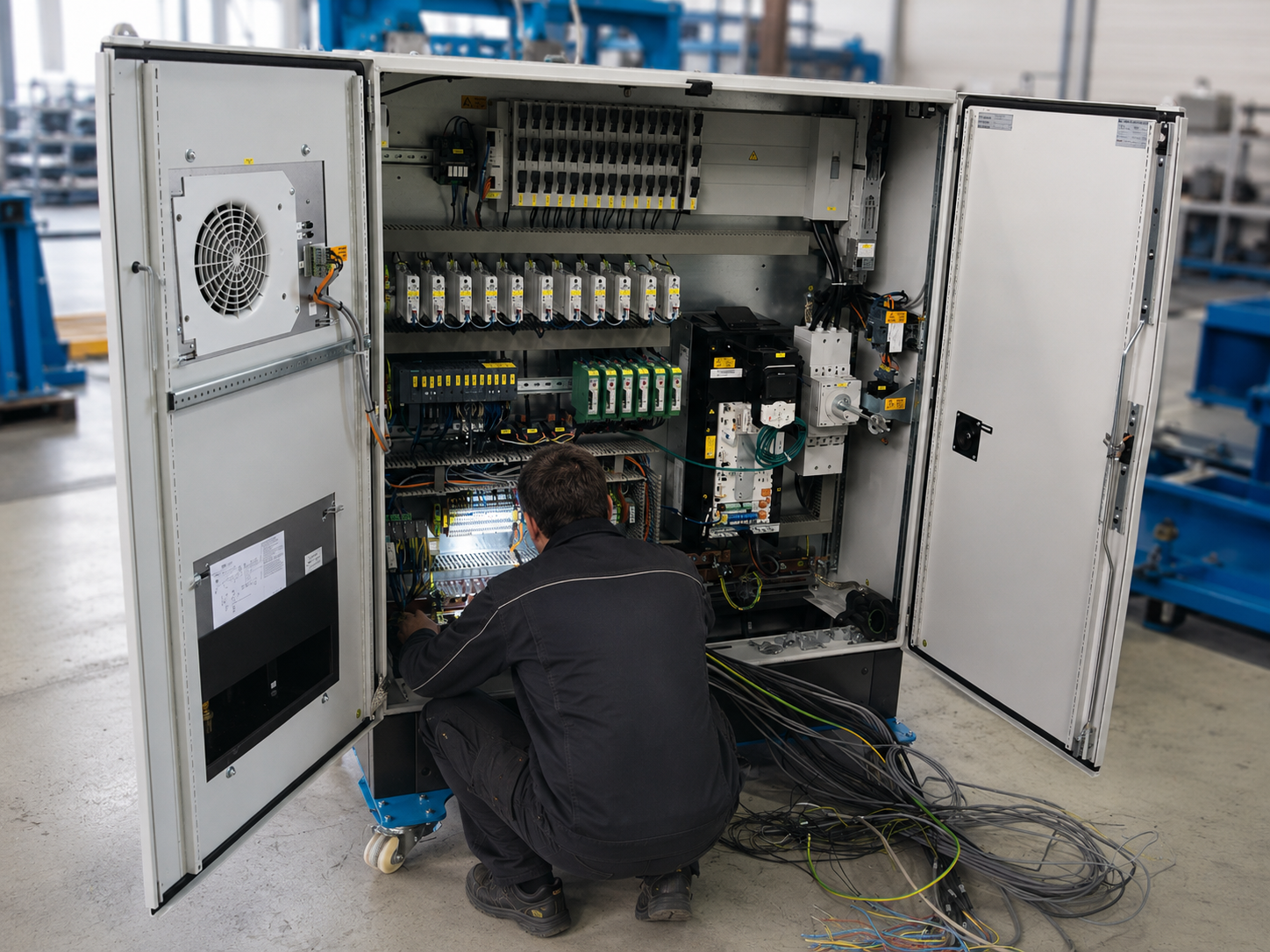

Fehlersuche, technische Reviews, Retrofit-Vorbereitung und Vor-Ort-Unterstützung. Ich suche nicht nach Schuldigen, sondern nach Ursachen, Nebenwirkungen und einer Lösung, die dauerhaft hält.
Ich bin Patrick Dietz. Meine Basis kommt aus dem Maschinen- und Anlagenbau: Lager, Arbeitsvorbereitung, Schaltschrankbau, VDE-Messungen, Montage, Installation an der Anlage und Kundeneinsätze. Deshalb kenne ich Elektrokonstruktion auch aus den Bereichen, die später mit den Unterlagen arbeiten.
Dazu kamen Lieferantenabklärungen, Projektmanagement, Kick-off-Termine, Lasten-/Pflichtenhefte mit Kunden, Abstimmung mit Montageteams, Montageabläufe und finale Abnahmen. In Research-Projekten habe ich Systeme von Konzept und Prototyp Richtung 0-Serie und Marktreife begleitet. Ich kenne Termin-, Kosten- und Projekte mit finanzieller Verantwortung — deshalb achte ich auf Dokumentation, die Fertigung, Montage, SPS, Inbetriebnahme und Kunde zusammenbringt.
International buchbar Internationale Inbetriebnahmen, Retrofit- und Fehlersucheinsätze sind möglich. Ich habe Märkte in Europa, Asien sowie Nord- und Südamerika bedient — in den meisten davon auch direkt vor Ort.
Vier Disziplinen, die in jedem Projekt zusammenspielen — vom ersten Schaltplan bis zur dokumentierten Inbetriebnahme.
Mechanische Auslegung, Bestückung mit Antrieben, FUs, Sicherungstechnik und Klemmplänen — EMV-gerecht und produktionsreif.
Mehr erfahren
Strukturierte Pläne nach IEC 81346, Makrobibliotheken, BMK-Logik, Klemmenpläne und automatisierte Auswertungen — revisionssicher.
Mehr erfahren
Dreidimensionale Schaltschrank-Modelle mit Pro Panel, Einbauprüfung, Bohrbildern und CNC-Daten für die Fertigung.
Mehr erfahren
Strukturierte Steuerung von Engineering-Sprints, Schnittstellen-Koordination, Meilensteinen und Inbetriebnahme — transparent über alle Phasen.
Mehr erfahrenSechs typische Engagements aus meiner bisherigen Karriere im industriellen Maschinenbau — Schaltplankonstruktion, Inbetriebnahme, R&D und internationale Vor-Ort-Einsätze.
Herausforderung:
Komplexe Extrusionslinie mit Co-Extrudern, Vakuumsystem, Glättwerk und langen Lieferzeiten der Hauptkomponenten.
Lösung:
Projektdefinition, frühe Beschaffung der Langläufer und vollständige EPLAN-P8-Konstruktion über alle Linienkomponenten hinweg.
Ergebnis:
Termintreue Auslieferung mehrerer Linien mit konsistenter Doku — eine Anlaufstelle für die gesamte Elektrokonstruktion.
Herausforderung:
Komplexe Linienverbünde mit Wicklern, Längs- und Querschneideinrichtungen sowie Stapelanlagen — koordinierte Verdrahtung über mehrere Komponenten.
Lösung:
Pro-Panel-3D-Aufbau, Smartwiring-Daten und EPLAN Fluid für die Pneumatik in einem konsistenten Gesamtprojekt.
Ergebnis:
Fertigungsfähige Schaltschrank-Pakete mit sauberer Verdrahtungsdaten-Basis für die Produktion.
Herausforderung:
Vollständige elektrische Inbetriebnahme einer Extrusionslinie unter Lockdown-Bedingungen, ohne reguläre Heimat-Unterstützung aus Deutschland.
Lösung:
5 Monate durchgehende Vor-Ort-Präsenz, eigenständiges Troubleshooting an Drives und Sensorik, parallele Schulung des Kundenpersonals.
Ergebnis:
Termingerechte Inbetriebnahme trotz Reise-Restriktionen, übergebenes Kunden-Team mit operativem Know-how.
Herausforderung:
Mehrere Maschinenfunktionen von der Konzeptphase bis zur 0-Serien-Reife — inklusive EMV-Anforderungen für CE-Zertifizierung.
Lösung:
Elektrische Konzeptarbeit, RCA-getriebene Iterationen, EMV-Messungen, Fertigungsunterlagen und Prototypen-Aufbau im interdisziplinären Team.
Ergebnis:
0-Serien-reife Funktionsmodule mit validierter Doku, eingespeist in Rieters internationale Produktion.
Herausforderung:
Pilotkunden brauchten Installation, Inbetriebnahme und Schulung an neuen Prototypen — verteilt über mehrere Standorte.
Lösung:
Selbstorganisierte Logistik der Prototypenteile, Vor-Ort-Installation, Erstellung von Umbau-Instruktionen, Schulung der Bediener.
Ergebnis:
Pilotkunden produktiv und unabhängig, dokumentiertes Onboarding-Paket für Folge-Rollouts.
Herausforderung:
Wiederkehrende Komponenten-Issues bei mehreren Lieferanten — interdisziplinäre Probleme zwischen Elektrik, Software und Mechanik.
Lösung:
Programmierung in Automation Studio (B&R), Lieferantenkoordination, strukturierte 8D-Reports und Root-Cause-Analyse.
Ergebnis:
Lieferantenseitige Probleme nachhaltig gelöst, dokumentierter QS-Prozess für vergleichbare künftige Fälle.
Strukturiert, transparent, ohne Überraschungen. Sie wissen jederzeit, wo Ihr Projekt steht.
Ich kläre mit Ihnen Maschine, Liefergegenstand, vorhandene Unterlagen, Normen, Schnittstellen und Terminplan. Ergebnis: keine vage Absicht, sondern ein belastbarer Scope.
Bevor Seiten entstehen, wird die Anlagenstruktur festgelegt: Funktion, Einbauort, BMK-Systematik, Artikel- und Klemmendaten.
Schaltpläne, Pro Panel, Stücklisten und offene Punkte werden nicht erst am Ende sichtbar. Reviews gehören in den Prozess.
Am Ende stehen Dokumentation, offene Punkte, Annahmen und nächste Schritte sauber da. Bei Bedarf mit Support für Fertigung, Inbetriebnahme oder Retrofit.
Wenn BMK, Klemmen, Kabel und Artikel sauber geführt sind, muss der Schaltschrankbau weniger interpretieren.
Eine nachvollziehbare Struktur hilft, Messpunkte, Schnittstellen und Ursachen schneller einzugrenzen.
Dokumentation ist erst dann gut, wenn sie nach Projektende noch verstanden wird.
Nach Review oder Erstgespräch ist klar, welche Unterlagen fehlen, welche Risiken bestehen und was zuerst erledigt werden sollte.
Beschreiben Sie Maschine, Aufgabe, Terminplan und Unterlagenstand grob — ohne vertrauliche Dateien oder interne Schaltpläne im Erstkontakt. Ich prüfe Passung, Scope, Risiken, Budgetrahmen und fehlende Informationen.
Ziel: eine ehrliche Einschätzung — passt / passt nicht / was fehlt / nächster Schritt.
Kurze Vorabklärung zur Passung — freundlich, fachlich und ohne technische Detailberatung ohne Auftrag.
Im Gespräch kläre ich Maschine, Liefergegenstand, Unterlagenstand ohne vertrauliche Details, Schnittstellen, Terminplan und fachliche/zeitliche Passung.
